Snímač hladiny paliva Epsilon je určen k měření výšky hladiny paliva v nádržích a rezervoárech všech naftových vozidel, používaných v oblastech s mírným klimatem. Měření hladiny paliva je zajištěno sondou, která je ponořená do palivové nádrže.
Sonda je navržena jako koaxiální kondenzátor z hliníkové trubky (vnější elektrody) a izolovaného měděného řetězce (vnitřní elektroda). Sondu snímače ponoříte do paliva, která působí jako kondenzátor. Kapacita snímače je lineárně závislá na hladině paliva v nádrži.
Čidlo může být využito společně s vybavením a softwarem pro dopravní a navigační/sledovací systém nebo jakýmkoliv jiným zařízením, které podporuje protokol digitálních dat nebo zpracovává analogový signál. Snímač hladiny paliva Epsilon ESx využívá rozhraní RS-485. Připojení přídavného zařízení výstupním rozhraním RS-232.

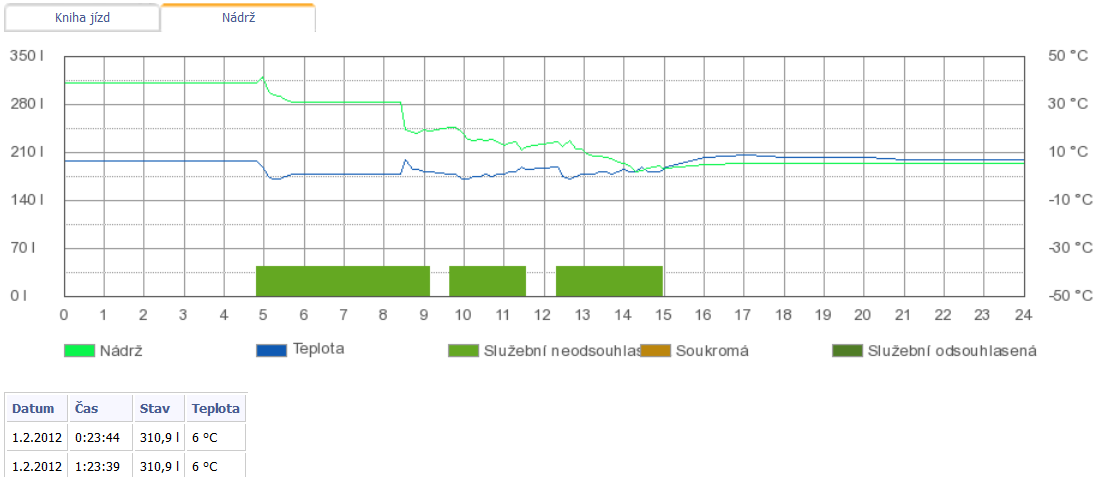

Zobrazení grafu stavu nádrže v systému AutoGPS
K jednotce Patriot V je možné připojit jednu sondu přes převodník RS232 nebo až 4 sondy přes RS485. Firmware musí být P5UDP51 a vyšší.
Při zapnutí zapalování instalovaná sonda vyšle data co nejdříve a poté každých 10 minut. Při vypnutí zapalování pošle sonda poslední data.
Při vypnutém zapalování sonda načítá data každou minutu a jednou za hodinu je zapsán stav hladiny.
Dojde-li při vypnutém zapalování ke změně hladiny o 10 a více měřících bodů, je generována událost PHM CHANGE, která je ihned odeslána. Tato událost může aktivovat odeslání upozornění na úbytek paliva z aplikace knihy jízd.
Technické parametry:
| Popis | Jednotka | Hodnota | Poznámka |
| Hlavní | |||
| Rozsah provozních teplot | °C | -40 až +75 | |
| Stupeň krytí hlavní sondy | IP68 | ||
| Měření | |||
| Přesnost měření hladiny | mm | 0,05 | 1 |
| Maximální chyba měření stavu hladiny |
mm | 0,5 | 2 |
| Průměrný čas odečtení | s | 8 | |
| Kódování | bit | 10/12/16 a 8 | 8 pro teplotu |
| Napájení | |||
| Napětí | V | 12-24 | 80 maximum |
| Proudová spotřeba | mA | 5,5±0,5 | při 12V |
| 2,5±0,2 | při 24V | ||
| Doba provozu | Trvale | ||
| Rozhraní | |||
| Digitální | RS-485 | Výchozí | |
| RS-232 | 4 | ||
| Analogové | 3 | ||
| Rozměry a hmotnost | |||
| Příruba | Díry 5, d=5mm | ||
| Šrouby | M25x1,5 | ||
| Velikost sondy | mm | 36 | |
| Výška sondy nad nádrží, vč. instalace příruby |
mm | 29 | |
| Hmotnost | g | 250 | Standardní design |
Snímač nádrže Epsilon má osvědčení o schválení technické způsobilosti vydané ministerstvem dopravy.
1. Pro výstupní data s 16bity.
2. Další korekce závisí na použitém palivu a jeho permeabilitě
3. Proměnné napětí 0-5 V, proud 1-20 mA
4. Volitelně RS-232 nebo RS-485
Soubory ke stažení
Epsilon návod (epsilon.pdf)
Epsilon – Osvědčení technické způsobilosti Ministerstva dopravy (osvedceni_epsilon.pdf)
